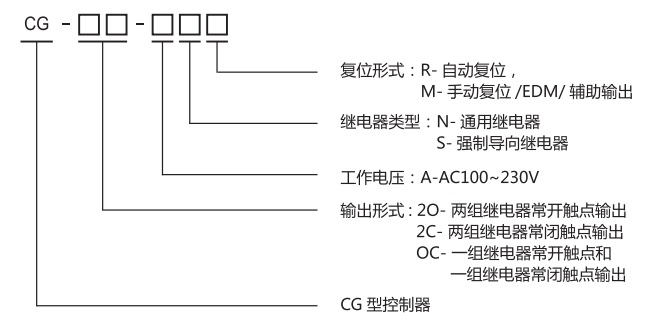

規格型號
 |
|---|

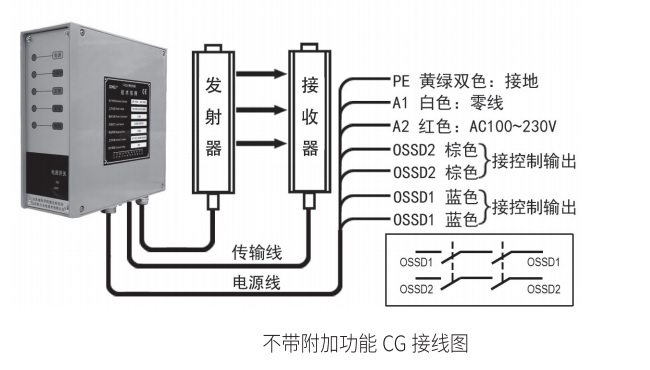

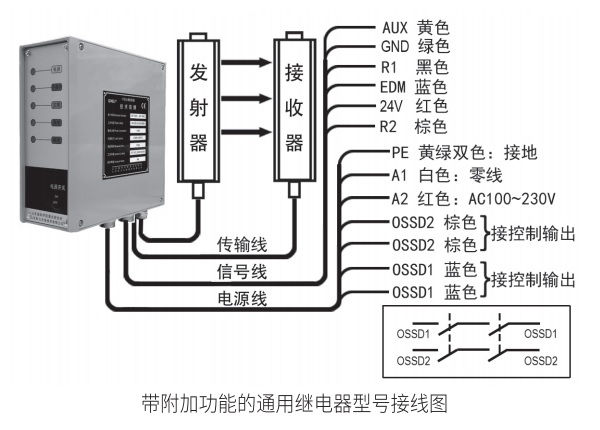

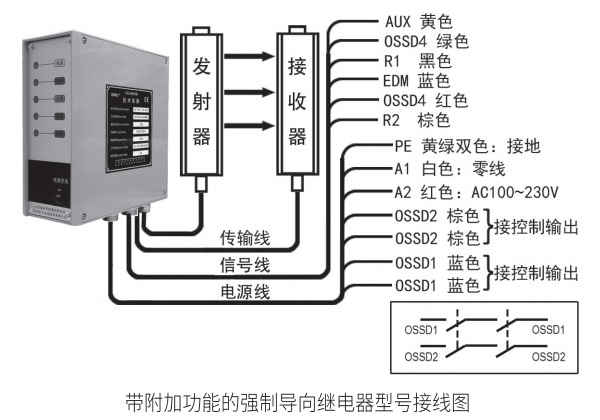

典型布線圖：
 |
|---|
 |
 |
| 環境特性 | ||
|---|---|---|
| 環境溫度 | 工作 | -10℃~55℃（無結霜及凝霧） |
| 存儲 | -40℃~70℃ | |
| 環境濕度 | 工作 | 35％RH~85％RH |
| 存儲 | 35％RH~95％RH | |
| 防護等級 | IP54 | |
| 抗振能力 | 頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次 | |
| 抗沖擊能力 | 加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次 | |
| 電氣特性 | ||
| 電源電壓 | AC100V~230V±15％，50/60Hz | |
| 相應時間 | ≤18ms | |
| 輸出 | 繼電器觸點輸出，觸點容量5A,250VAC/5A,30VDC(阻性負載) | |
| 檢測功能 | 帶載時輸出保險絲熔斷指示和繼電器壽命指示 | |
| 保護電路 | 過壓過流保護，輸出短路保護 | |
| 附加功能 | ||
| 外部設備監控（EDM） | 監控受控設備常閉觸點的狀態 | |
| 手動復位功能 | 異常狀態下，光柵回復通光后，按下復位按鈕，控制器輸出正常狀態 | |
| 輔助輸出功能 | 通用繼電器型號提供1路24V的PNP信號；強制導向繼電器型號提供一路繼電器觸點輸出（兩常開型號提供一路繼電器常閉觸點輸出；一常開一常閉和兩常閉型號提供一路繼電器常開點輸出） | |
